CCZK-OGS光學電子槍鍍膜設備
特征描述：
馳誠真空光學（電子槍）鍍膜機通過電子源（電子槍）產生的高能電子束并在磁場的作用下轟擊坩堝中的鍍膜材料，通過動能對熱能的轉換產生高溫使得材料溶化并蒸發以獲得優秀附著力和光學性能的膜層。
設計裝載超大坩堝電子槍，整個蒸發過程中膜料表面平整，蒸發分布均勻
悉心選用優質品牌INFICON石英晶振膜厚監測系統，可實現成膜速度和鍍膜過程的自動化控制
創新設計多功能工件轉動方式，可搭載多套穹頂式光學鍍膜傘或行星式轉架
采用馳誠創新工藝制造，精益求精，全面通過歐盟CE和ISO質量管理體系認證；
技術配置
CCZK-OGS光學電子槍鍍膜設備
腔體結構： 立式前開門，臥式前開門，后置真空獲得系統
材質用料：腔體均采用優質不銹鋼鍛造
制膜種類：光學多層膜，光學增透膜、減反射膜（AR）、單點增透、截止濾光片、七彩裝飾功能膜等
轉動系統： 變頻調速，配備光學鍍膜傘和行星式工件轉架

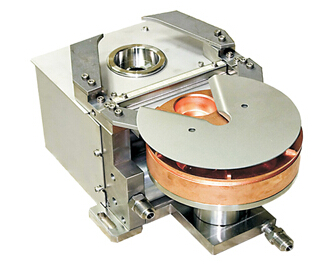

電子束蒸發器： 配備大功率E型電子槍
輔助鍍膜： 可配備霍爾離子源或 高壓離子轟擊電源以提高附著力、膜層密度、穩定折射率
加熱系統：鎧裝加熱管加熱方式，350℃溫控PID控制。
真空系統：擴散泵（可選分子泵）+羅茨泵+機械泵+維持泵+深冷系統（可選）
氣體控制： 采用多路氣體流量控制儀
膜層監測： 配置采用美國INFICON產石英晶振膜厚儀，可實現膜層參數的儲存與自動調用
智能控制： PLC智能控制+HMI全彩人機觸控界面，實現邏輯全自動控制
報警及保護：異常情況進行報警，并執行相應保護措施。
其他技術參數：
極限真空： 5.0×10-4Pa
抽氣速率： 5.0*10-2≤5min
水壓流速≥0.2Mpa 3m3/h；水溫≤25℃；氣壓：0.4-0.8Mpa；
備注：
一般規格： Φ1350*H1350，Φ1600mm*H1500mm,Φ2050mm*H1500mm，
真空室尺寸或設備配置可按客戶產品及特殊工藝要求訂做
應用
馳誠CCZK-OGS光學鍍膜機可應用于如各種玻璃鏡片，玻璃片，光學樹脂鏡片、望遠鏡、眼鏡片、光學鏡頭、冷光杯、舞臺燈光、電子產品、手機視窗、玻璃手機面板殼等產品的鍍膜，馳誠光學鍍膜設備可鍍制層數較多的短波通、長波通、增透膜、反射膜、濾光膜、分光膜、帶通膜、介質膜、高反膜、彩色反射膜等多種膜系，能夠?qū)崿F(xiàn)0-99層膜的膜系鍍膜。
更多應用請咨詢馳誠工程師

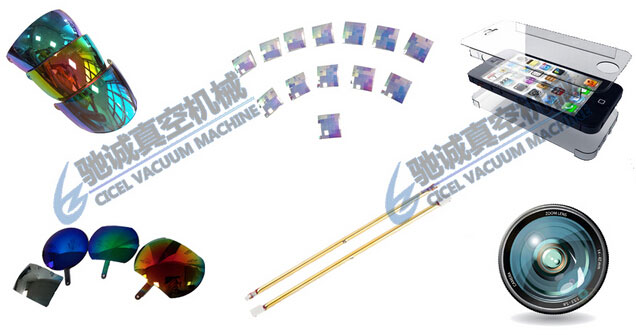

樣品圖
